DDC-18 Compuesta

Sistema

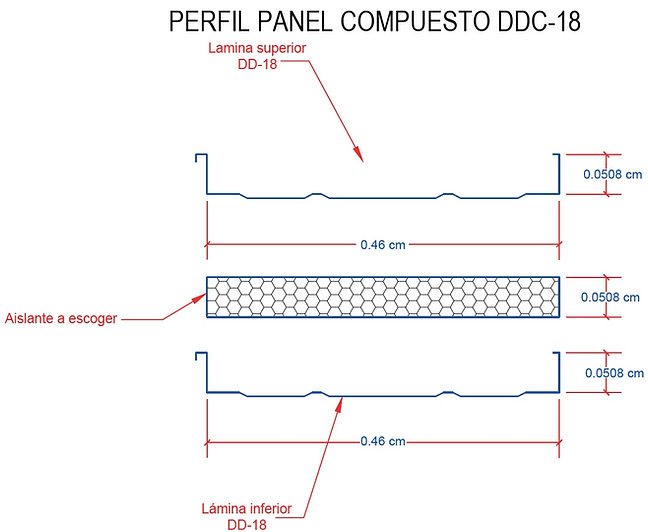

Lamina Continua DDC-18 Compuesta

Sistema para fabricación en sitio, de cubiertas y cerramientos sin trasla- pes, a través de un proceso de rolado en frío de láminas de acero recubi- ertas con el sistema GALVALUME o (dependiendo de los requerimientos del proyecto), mediante máquinas formadoras de paneles que fabrican módulos en dos tipos de espesor y geometría, grafados y sellados poste riormente de forma manual o mecánica (Engargoladora eléctrica)

Grafado Manuales y Eléctricos

Instalación y Rendimiento

Ventajas

  • Cubrimiento especial para grandes superficies, cuando las longitudes superan las permitidas para su transporte (12 m),  las máquinas se trasladan a la obra y perfilan en sitio las bandejas metálicas a la medida exacta necesaria en cada caso.

  • Longitud continúa, sin traslapes transversales.

  • Sistema de fijación oculta.

  • 100% hermético.

  • Perfil estructural arquitectónico.

  • Compatible con varios tipos de aislantes térmicos

Aplicación

  • Puede ser utilizado en diversos proyectos:

  • Arquitectónicas: Muros y fachadas.

  • Industriales: Naves maquilladoras y bodegas.

  • Comercial: Centros comerciales, agencias automotrices, teatros, supermercados, etc.

  • Transportes: Terminales de autobuses, marítimas y aeropuertos.

Disponibilidad

  • Debido a su sistema de fijación a la estructura metálica por medio de clips, no requiere que se realicen perforaciones en la cubierta, evitando problemas de filtración.

  • Pendientes mínimas de hasta 5%.

  • Por su bajo peso no requiere de estructuras complejas de soporte.

  • Por su gran capacidad estructural genera un ahorro en estructura al
    ocupar menos clavadores.

Acero y Pintura

  • GALVALUME 55% Aluminio, 43.5% Zinc y 1.5% Silicio AZ-50 onzas/pie2 = 152 gr/m2 ASTM A-792, Nom. B-469

  • Resistencia: Acero grado 37*(fy=37 K.S.I.=2600 kg/cm2 o superior ASTM A-653

  • Certificado ISO 9002
    Otros grados bajo pedido especial Esmaltados o pre- pintados Pintura a base de poliéster* 0.7 Mils. otros grados bajo pedido especial.

Aislamineto

  • Galvalum esmaltado.

  • Calibre 26,24

  • Uniones laterales engargolables a 90º y 180º.

  • Alturas: 5”

  • Ancho útil de bandeja 0.45 cm.

El material aislante es aquel que tiene la propiedad de modificar el flujo de energía caloríca evitando así que se gane o pierda calor, se pueden utilizar de manera individual o combinada de acuerdo a los requerimientos que necesiten alcanzar en el proyecto.

Ejemplos de aislantes: Poliisocianurato (PIR), Poliuretano (PUR), Poliestireno expandido (estereofon
Alta densidad), Polietileno Prodex (Reectivos). Los aislantes como Poliisocianurato y Poliuretano son productos de importación normalmente es difícil conseguir stock en el país por los precios que se manejan en el mercado de aislantes.
